150KVA Pad - monterad transformator
Primärspänningsvärden: 34.5-19.92/13.8-7.957/13.2-7.62/12.47-7.2 eller andra
Sekundärspänningsvärden: 208GRDY/120; 416GRDY/240,480GRDY/277,/600GRDY/347,220Y/127,480V, 415V, 600V eller andra
HV TAP -intervall: ± 2 × 2,5% eller andra
Anslutningstyp: dyn11/ynyn0 eller andra
Typ: Loop Feed/Radial Feed
Har frågor? Gnee -säljrepresentanter är tillgängliga för livechatt nu
Skicka e-post:sales@gneeelectric.com
Tel:+8615824687445

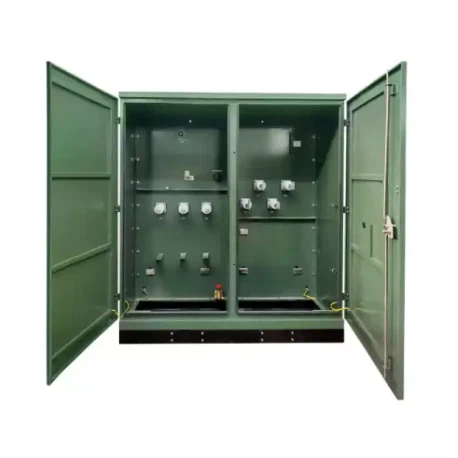

Introduktion av 150 kVa Pad - monterad transformator
Gnee Transformer levererar 150KVA Pad - Monterad transformator.
Vi erbjuder en komplett linje med vätskefylld 150 kVa trefasdyna monterade distributionstransformatorer som uppfyller ANSI/IEEE -standarder. Våra inneslutna tre - fasplatta - monterade kommersiella transformatorer stöder spänningsnivåer upp till 34,5 kV och nominella kraftkapacitet upp till 20 000 kVa. De är designade för utomhusinstallation på betongkuddar och är idealiska för underjordisk distribution i kommersiella, industriella och institutionella applikationer.
| Trefastransformator, PAD -montering 150 kVa 14400Delta: 120GRDY/208V | ||
| DATA | ENHET | Erbjöd |
| Modell | …. | ZGS11-H-150/14.4 |
| Standardtillverkning och testning | …. | IEEE STD C57.12.00 IEEE STD. C57.91 CAN/CSA C227.4 |
| Drag | ||
| Typ | Fodermontering | |
| Installation | Utomhus | |
| Hv | V | 14 400DELTA |
| Lv | V | 120GRDY/208V |
| Nominell frekvens | HZ | 60 |
| Kylsystem | Oanan | |
| Antal lindningar | 2 | |
| Fas antal | 3 | |
| Förluster | ||
| Inga lastförluster vid nominell spänning och nominell frekvens på huvudkranen | W | 337 |
| Belastningsförlust vid nominell spänning | W | 875 |
| Vektorgrupp | Dyn11 | |
| Högspänning elektriska egenskaper hos transformatorer och monterade lastavbrottsterminaler | ||
| Isoleringsklass | kv | 15 |
| Lutande | kv | 95 |
| Lågspänning | ||
| Isoleringsklass | kv | 1.2 |
| Lutande | kv | 30 |
| Totala dimensioner | ||
| Höjd | mm | 1750 |
| Djup | mm | 1250 |
| Bredd | mm | 1480 |
företagsprofil
Gnee Transformer har stark produktionskapacitet och ett effektivt marknadsföringsteam.
Våra transformatorprodukter inkluderar 500kv, 400kv, 330kv, 220kv och 110kV ultra - Högspänningstransformatorer, olika torra - typ transformatorer/oljeavstängda transformatorer/amorf alloy transformatorer av 35kv och nedan, nya energitransformatorer, och prefabricerade substationer, substationer, substationer, substationer, substationer, substationer, substationer, substationer,
Export series: single-phase transformer, three-phase transformer, cylindrical transformer, isolation transformer, control transformer, voltage regulator and other products, And various specifications of special transformers such as grounding transformers, arc suppression coils, Bitcoin transformers, prefabricated cabins, reactors, electric furnace transformers, rectifier transformers, mining transformers, Marina transformatorer, etc.
Gnee Transformer har successivt passerat ISO9001, ISO14001, ISO45001, SA8000 -systemcertifiering. Samtidigt har 10 kV och 35 kV nivå distributionstransformatorer och boxstationer erhållit interna - tional elektroteknisk kommission IEC -certifiering, US UL -certifiering, tysk TUV -certifiering, EU CE -certifiering, holländsk KEMA -certifiering och GOST -certifiering. Vår produktförsäljning täcker den globala marknaden, inklusive 72 länder och regioner som USA, Europa, Kanada, Mexiko, etc.
Transformer Workshop Equipment Display
Typer av transformator från Gnee
Få Transformer Order Specification
Gnee -transformatorBeställningsspecifikation
|
När du väljer vårt företags produkter, ange följande data för att bättre tjäna dig. |
||
|
Fordring |
||
|
KRAVARE: |
Telefoniethods: |
Fax: |
|
Projektteknisk ledare: |
Telefoniethods: |
Brevlåda: |
|
Val av transformatortyp |
||
|
□ Torr transformator {□ SC (b) Epoxy harts □ SC (b) non - inkapslad} □ American Box (ZGS) {□ Terminal typ (- z -) □ Ringnätverkstyp (- H -)} □ European Box Change (YBM) {□ Dry Change □ Oljeförändring} |
□ Olja - Immered Transformer {□ Fullt förseglad (- M -) □ Olja - Lagerkudde} □ Amorf legeringstransformator {□ Dry Amorphous □ Oil Amorphous} □ Special Transformer {likriktare, ugn, min, etc} |
|
Transformators grundläggande dataval
|
Användningsland: |
|
|
Fasnummer: |
□ Tre - fas (s konventionell) □ Monophase □ Annat () |
|
Frekvens: |
□ 50Hz (konventionell) □ 60Hz □ Annat () |
|
Transformatorolja: |
□#25 (konventionell) □#45 (Minsta temperatur under 25 grad) |
|
Nominell kapacitet: |
□ () KVA -användningsvillkor □ Outdoor Type □ Inomhustyp |
|
Höjd över havet: |
□ Mindre än 1000 m (konventionell) □ 1000-2000m □ 3000m 以上 över |
|
Nominell spänning (högspänning) |
□ 6kv □ 10kv □ 20kV □ 35kV □ 66KV □ 110KV □ 220KV □ ÖVRIGT () |
|
Nominell spänning (lågt tryck) |
□ 0.4kV □ 0,66 kV □ 10kV □ 10.5kV □ 35kV □ 其他 Övrigt () |
|
Ansluten grupp |
□ Dyn11 (konventionell) □ Yyn0 □ yd11 □ Li0 (singel - fas) □ Annat () |
|
Impedans(%): |
□ 4% □ 4,5% □ 5,5% □ 6% □ 6,5% □ 7,5% □ 8% □ Annat () |
|
Spänningsregleringsläge |
□ Spänningsreglering utan excitation (konventionell) □ På - Lastspänningsreglering (Z) |
|
Spänningsreglering |
□ ± 2*2,5% □ ± 5% □ ± 3*2,5% □ Annat () |
Val av transformatortillbehör
|
□ Fläkt □ Temperaturkontroll {□ Vanlig □ Med 485 datorgränssnitt} □ Torra fodral {□ Vanligt stålplåt □ Aluminiumlegering »Rostfritt stål} □ Skyddsnivå för torrt fall (□ IP20 (konventionell) □ IP ()} □ Krav på torrt fall höjd {□ Inga □ Krav[ ]} □ Kabel ut läget för det torra variabelskalet {□ Up-and-out □ Up-and-down □Down-in/DOWN-out □Down-in/UP-out □ Down - in/ down - ut □ Down - in/ Side - ut [□ vänster □ Höger - ut]}} |
|
Notera: 1. (Dry Change Krav S 100KVA Transformer inkluderar inte fans, till exempel fans, måste debiteras 2. (Oljeförändringar<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Andra specialkrav (ytterligare avgifter gäller nedan)
|
Torrtransformator |
□ Skal och bottenplatta {□ Vanlig □ Fullt förseglad} □ Resekoppling □ Magnetiskt lo □ Nollsekvenstransformator □ Kopparstång till lågspänningsskåpet □ Skyddsnät □ Belysning □ 100KVA eller mindre fläkt □ Stötdämpare |
|
Olja - nedsänkt transformator |
□ No.45 Olja för icke -- Lågtemperaturområden □ betecknat märke på - Lastspänningsregulator □ 400 kVa och under lågspänningsuttag OABC -fasen med kabelagringar □ 630KVA eller lägre kräver temperaturkontroll □ 800 kVa eller under lågspänningsuttag fas 0 kräver ledning av terminaler □ 630KVA och nedan måste vara utrustade med gasrelä |
Gnee Transformer Industrial Layout
Asien: Kina, Filippinerna, Kambodja, Malaysia, Myanmar, Indonesien, Vietnam, Mongolien, Japan, Taiwan -provinsen, Bangladesh, Sri Lanka, Libanon, Saudiarabien, Turkiet, Armenien, Irak, Iran, Kazakhstan, Kyrgyzstan, Tadikistan, Turkiet, Armenien, Irak, Iran, Kazakhstan, Kyrgyzstan
Afrika: Egypten, Etiopien, Angola, Botswana, Burundi, Cape Verde, Kongo, Guinea, Ghana, Gabon, Zimbabwe, Kamerun, Kenya, Rwanda, Malawi, Mauritius, Mauretan, Mozambique, Sydafrika, Nigeria, Somalia, Chad, Calthalt
Nordamerika: Aruba, Panama, Dominikanska republiken, Costa Rica, Honduras, Caribbean Region, Kanada, USA, Mexiko, El Salvador, Guatemala, Jamaica
Europa: Bulgarien, norra Makedonien, Finland, Norge, Ukraina, Grekland, Ungern, Italien, Storbritannien
Sydamerika: Argentina, Paraguay, Ecuador, Colombia, Guyana, Venezuela, Uruguay, Chile
Mellanöstern: Mellanösterns region
Oceanien: Australien, Papua Nya Guinea. Fiji
