Henan GNEE Electric Co., Ltd. är en av de mest pålitliga tillverkarna och leverantörerna av fas-likriktartransformatorer i Kina. Om du ska köpa anpassad fas-växlingslikriktartransformator tillverkad i Kina, välkommen att få offert från vår fabrik. Kvalitetsprodukter och rimliga priser är tillgängliga.
införande avFas-likriktartransformator
GNEE TRANSFORMER levererar fas-likriktartransformator.
Fas-växlingslikriktartransformator är en enhet som tillhandahåller fler-faslikriktare strömförsörjning för mellan- och högspänningsfrekvensomvandlare. Den antar principen om utökad triangelfasförskjutning, och genom ett antal olika sekundärlindningar för fasförskjutningsvinkel kan det ekvivalenta fasnumret bestå av 9-fas, 12-fas, 15-fas, 2-fas, 2-fas och 2-fas transformatorer.
Den torra typen av fas-skiftlikriktartransformator är mest lämplig för användning i miljöer med höga brandskyddskrav och stora belastningsvariationer, som oljeplattformar till havs, värmekraftverk, vattenverk, metallurgisk och kemisk industri, gruvor och byggmaterial och andra speciella arbetsmiljöer.
prestandaegenskaper
1. Hög mekanisk hållfasthet, stark kortslutningsmotstånd- och säker och pålitlig drift;
2. Lågt ljud, liten storlek, enkel installation och underhållsfri-;
3. Hög isoleringsnivå, låg partiell urladdning och lång produktlivslängd;
4. Den har stark fuktbeständighet, värmechockbeständighet och brandbeständighet.
| Typ |
Nominell kapacitet (kVA) |
Antal sekundvindingar |
Kortslutning impedans(%) |
Mått (L×BxH,mm) |
Totalvikt (kg) |
| ZT(P)SFG(H)-250/6 | 250 | 9 12 15 18 21 | 6-9% | 1300×880×1440 | 970 |
| ZT(P)SFG(H)-315/6 | 315 | 1300×880×1440 | 1110 | ||
| ZT(P)SFG(H)-400/6 | 400 | 1360×880×1450 | 1200 | ||
| ZT(P)SFG(H)-500/6 | 500 | 1360×960×1490 | 1380 | ||
| ZT(P)SFG(H)-630/6 | 630 | 1360×960×1500 | 1530 | ||
| ZT(P)SFG(H)-710/6 | 710 | 1440×960×1500 | 1680 | ||
| ZT(P)SFG(H)-800/6 | 800 | 1480×960×1520 | 1790 | ||
| ZT(P)SFG(H)-900/6 | 900 | 1480×960×1540 | 1940 | ||
| ZT(P)SFG(H)-1000/6 | 1000 | 1500×960×1550 | 2110 | ||
| ZT(P)SFG(H)-1120/6 | 1120 | 1550×960×1580 | 2190 | ||
| ZT(P)SFG(H)-1250/6 | 1250 | 1580×960×1630 | 2440 | ||
| ZT(P)SFG(H)-1400/6 | 1400 | 1610×1020×1630 | 2610 | ||
| ZT(P)SFG(H)-1600/6 | 1600 | 1660×1020×1680 | 2890 | ||
| ZT(P)SFG(H)-1800/6 | 1800 | 1650×1020×1740 | 3060 | ||
| ZT(P)SFG(H)-2000/6 | 2000 | 1680×1020×1800 | 3420 | ||
| ZT(P)SFG(H)-2250/6 | 2250 | 1720×1020×1840 | 3810 | ||
| ZT(P)SFG(H)-2500/6 | 2500 | 1760×1020×1860 | 4120 | ||
| ZT(P)SFG(H)-2800/6 | 2800 | 1800×1020×1860 | 4490 | ||
| ZT(P)SFG(H)-3000/6 | 3000 | 1820×1120×1860 | 4840 | ||
| ZT(P)SFG(H)-3150/6 | 3150 | 1860×1120×1900 | 5200 | ||
| ZT(P)SFG(H)-3500/6 | 3500 | 1900×1120x1940 | 5620 | ||
| ZT(P)SFG(H)-3750/6 | 3750 | 1960×1120×2050 | 5810 | ||
| ZT(P)SFG(H)-4000/6 | 4000 | 1990×1200×2050 | 6210 | ||
| ZT(P)SFG(H)-4500/6 | 4500 | 2070x1200×2100 | 6910 | ||
| ZT(P)SFG(H)-5000/6 | 5000 | 2150×1200×2100 | 7440 | ||
| ZT(P)SFG(H)-6300/6 | 6300 | 2200×1300×2140 | 8860 | ||
| ZT(P)SFG(H)-8000/6 | 8000 | 2200×1300×2200 | 9670 |
| Typ |
Nominell kapacitet (kVA) |
Antal sekundvindingar |
Kortslutning impedans(%) |
Mått(LxBxH,mm) |
Totalvikt (kg) |
| ZT(P)SFG(H)-315/10 | 315 | 15 18 21 24 27 30 36 | 6-9% | 1380×920x1450 | 1090 |
| ZT(P)SFG(H)-400/10 | 400 | 1380×920x1490 | 1250 | ||
| ZT(P)SFG(H)-500/10 | 500 | 1420×960×1520 | 1410 | ||
| ZT(P)SFG(H)-630/10 | 630 | 1450×960×1550 | 1640 | ||
| ZT(P)SFG(H)-710/10 | 710 | 1480×960×1580 | 1780 | ||
| ZT(P)SFG(H)-800/10 | 800 | 1530×960×1620 | 1860 | ||
| ZT(P)SFG(H)-900/10 | 900 | 1580×960x1640 | 2050 | ||
| ZT(P)SFG(H)-1000/10 | 1000 | 1640×960x1660 | 2250 | ||
| ZT(P)SFG(H)-1120/10 | 1120 | 1640×1020×1680 | 2300 | ||
| ZT(P)SFG(H)-1250/10 | 1250 | 1680×1020×1720 | 2470 | ||
| ZT(P)SFG(H)-1400/10 | 1400 | 1700×1020x1760 | 2810 | ||
| ZT(P)SFG(H)-1600/10 | 1600 | 1780x1020x1800 | 3040 | ||
| ZT(P)SFG(H)-1800/10 | 1800 | 1780×1020×1820 | 3360 | ||
| ZT(P)SFG(H)-2000/10 | 2000 | 1780×1020×1860 | 3690 | ||
| ZT(P)SFG(H)-2250/10 | 2250 | 1780×1020×1900 | 4170 | ||
| ZT(P)SFG(H)-2500/10 | 2500 | 1800×1020×1900 | 4410 | ||
| ZT(P)SFG(H)-2800/10 | 2800 | 1840×1120×1950 | 4720 | ||
| ZT(P)SFG(H)-3000/10 | 3000 | 1880×1120×1950 | 5020 | ||
| ZT(P)SFG(H)-3150/10 | 3150 | 1920×1120×2000 | 5400 | ||
| ZT(P)SFG(H)-3500/10 | 3500 | 1980x1120×2050 | 5400 | ||
| ZT(P)SFG(H)-3750/10 | 3750 | 2010x1200×2050 | 5900 | ||
| ZT(P)SFG(H)-4000/10 | 4000 | 2060×1200×2080 | 6360 | ||
| ZT(P)SFG(H)-4500/10 | 4500 | 2120×1200×2100 | 6960 | ||
| ZT(P)SFG(H)-5000/10 | 5000 | 2200x1200×2150 | 7440 | ||
| ZT(P)SFG(H)-6300/10 | 6300 | 2250×1300×2150 | 8950 | ||
| ZT(P)SFG(H)-8000/10 | 8000 | 2250×1350×2250 | 10900 |
företagprofil
GNEE TRANSFORMER har en stark produktionskapacitet och ett effektivt marknadsföringsteam.
Våra transformatorprodukter inkluderar 500kV, 400kV, 330kV, 220kV och 110kV ultra-högspänningstransformatorer, olika transformatorer av torr-typ/oljenedsänkta transformatorer/transformatorer av amorfa legeringar på 35kV och lägre, nya energitransformatorer, transformatorstationer,
Exportserie: enfastransformator, trefastransformator, cylindrisk transformator, isolationstransformator, styrtransformator, spänningsregulator och andra produkter, Och olika specifikationer av specialtransformatorer såsom jordningstransformatorer, bågundertryckande spolar, Bitcoin-transformatorer, prefabricerade hytter, reaktorer, elektriska ugnar, transformatorer, marintransformatorer, marintransformatorer, etc.
GNEE TRANSFORMER har successivt passerat ISO9001, ISO14001, ISO45001, SA8000 systemcertifiering. Samtidigt har 10kV- och 35KV-nivådistributionstransformatorer och transformatorstationer av lådtyp erhållit internationell- IEC-certifiering från Electrotechnical Commission, US UL-certifiering, tysk TUV-certifiering, EU CE-certifiering, holländsk KEMA-certifiering och GOST-certifiering. Vår produktförsäljning täcker den globala marknaden, inklusive 72 länder och regioner som USA, Europa, Kanada, Mexiko, etc.

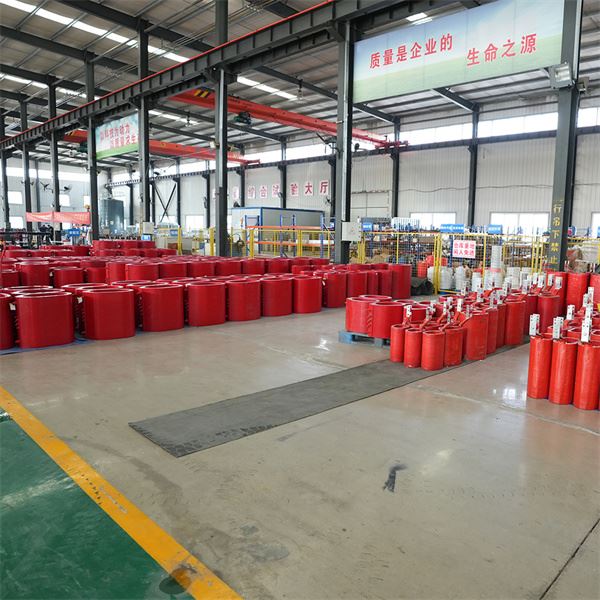

transformator Verkstadsutrustning display
typer av transformatorer från GNEE
Få Transformer Order-specifikation
GNEE TransformatorBeställningsspecifikation
|
När du väljer vårt företags produkter, vänligen ange följande data för att ge dig bättre service. |
||
|
Efterfrågan |
||
|
Krävande: |
Telefonmetoder: |
Fax: |
|
Projektets tekniska ledare: |
Telefonmetoder: |
Brevlåda: |
|
Val av transformatortyp |
||
|
□Torr transformator {□SC(B) Epoxiharts □SC(B) Icke-inkapslad} □American Box(ZGS) {□Terminaltyp(-Z-) □Ringnätverkstyp(-H-)} □European Box byte(YBM){□ Torrbyte □Oljebyte} |
□ Olje-nedsänkt transformator{□ Helt förseglad(-M-) □Olje-lagerkudde} □Amorf legeringstransformator{□Torr amorf □ Amorf olja} □ Specialtransformator{Lriktare, Ugn, Gruva, Etc} |
|
Transformator basdataval
|
Användningsland: |
|
|
Fasnummer: |
□Tre-fas(S konventionella) □ Monofas □Annat() |
|
Frekvens: |
□50Hz(konventionell) □60Hz □ Annat() |
|
Transformatorolja: |
□#25(konventionell) □#45(minsta temperatur under -25 grader) |
|
Nominell kapacitet: |
□( )kVA Villkor för användning □Utomhustyp □Inomhustyp |
|
Höjd över havet: |
□Mindre än 1000m (konventionell) □1000-2000m □3000m以上 över |
|
Märkspänning (Högspänning) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Övrigt() |
|
Märkspänning (lågt tryck) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Annat( ) |
|
Ansluten grupp |
□Dyn11(konventionell) □Yyn0 □YNd11 □li0(Enkel-fas) □Annat() |
|
Impedans(%): |
□4 % □4,5 % □5,5 % □6 % □6,5 % □7,5 % □8 % □Övrigt( ) |
|
Spänningsregleringsläge |
□Spänningsreglering utan excitation(konventionell) □På-lastspänningsreglering(Z) |
|
Spänningsregleringsområde |
□±2*2,5% □±5% □±3*2,5% □Övrigt() |
Val av transformatortillbehör
|
□Fläkt □Temperaturkontroll{□ Vanligt □Med 485 datorgränssnitt} □Torr fall{□ Vanlig stålplåt □Aluminiumlegering » Rostfritt stål} □Skyddsnivå för torrfodral(□IP20(konventionell) □IP( )} □Höjdskrav för torrlåda{□Inga □Krav[ ]} □ Kabelutgång för det torra variabla skalet {□ Upp-och-ut □ Upp-och-ner □Ner-in/NER-ut □Ner-in/UPP-ut □Ner-□in/ner{0}in/ner{0} sidan-ut [□Vänster □ Höger-ut]} |
|
Notera: 1. (Torrbyte krav s 100kVA transformator inkluderar inte fläktar, såsom fläktar, behöver laddas 2. (Oljebyten<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Andra särskilda krav (ytterligare avgifter tillkommer nedan)
|
Torr transformator |
□Skal och bottenplatta{□Vanlig □Helt förseglad} □Resbrytare □Magnetisk lo □Nollföljdstransformator □ Kopparstång till lågspänningsskåpet □Skyddsnät □Belysning □100kVA eller mindre Fläkt □Stötdämpare |
|
Olje-transformator |
□No.45 olja för icke-lågtemperaturområden □Designat märke på-lastspänningsregulator □400kVA och lägre lågspänningsuttag OABC-fas med kabelanslutningar □630kVA eller lägre kräver temperaturkontroll □800kVA eller lägre Lågspänningsuttag fas 0 kräver kabelanslutningar □630kVA och lägre måste vara utrustad med gasrelä |
