Underground Transformator: Underjordisk installationsdesign och krav

Aug 08, 2025

Lämna ett meddelande

Vad gör en transformator till en underjordisk typ

En underjordisk transformator är en distributionstransformator installerad under höjd, normalt i ett betongvalv eller en prefabricerad grop, med hög-- och lågspänningsavslutningar, manövermekanismen och ofta mätningen förs till ett markskåp-. Poängen med arrangemanget är att vägytan, trottoaren eller källarområdet inte blockeras av en transformatoranläggning, vilket är den avgörande fördelen i centrala stadsdelar där markkostnad och planeringsbegränsningar utesluter en transformatorstation ovan-.

Utrustningen är uppdelad i två funktionella delar. Allt som måste manövreras, läsas eller underhållas är över gränsen och tillgängligt från ytan. Allt skrymmande, magnetiskt och varmt är under mått i en förseglad, ventilerad eller vätskefylld- miljö utformad så att transformatorn kan överleva en tillfällig nedsänkning av gropen utan förlust av isolering.

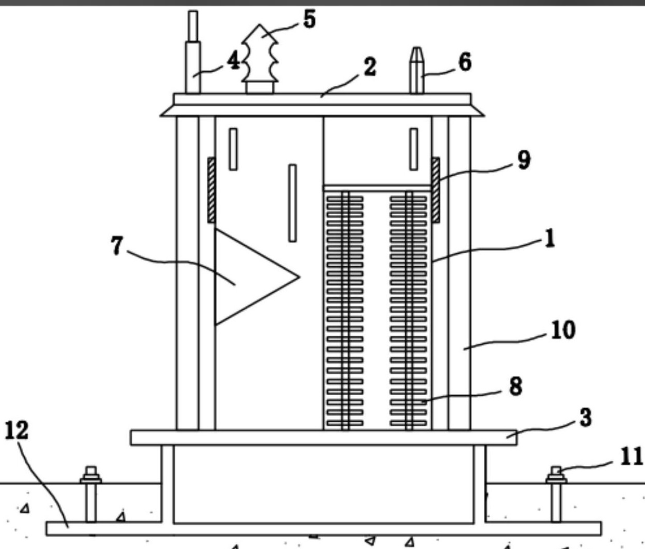

Konstruktion av den underjordiska enheten

Själva transformatorn är en vätske-nedsänkt distributionsenhet med kärnan, lindningarna och den isolerande oljan inneslutna i en helt förseglad, svetsad tank, så att ingen olja kan migrera in i den omgivande jorden och inget grundvatten kan komma in i oljan. Tanken är byggd enligt de allmänna kraven i IEC 60076-serien, och den isolerande oljan är specificerad enligt IEC 60296 i den klass som är lämplig för klimatet. Tankfärgen och det yttre höljet är valda för en jord- och vattenmiljö, med beläggningssystem valda enligt hållbarhetskategorierna ISO 12944.

Element Krav anges normalt Hänvisning
Transformator tank Svetsad, permanent förseglad, ingen ventilation eller konservator IEC 60076-1
Isolerande olja Mineralisoleringsolja, klass anpassad till klimatet IEC 60296
Temperaturstegring Gränser för vätskesänkta-enheter vid nominell belastning IEC 60076-2
Kortslutningsmotstånd- Förmåga att motstå extern kortslutning IEC 60076-5
Kapsling och avslutningar Förseglade, vattentäta lådor med IP68 kabelgenomföringar IEC 60529
Extern beläggning System valt för nedgrävd eller nedsänkt service ISO 12944

Över-betygsskåp och under-betygsgrop

Ovanstående-kvalitetsskåp innehåller hög-ring-huvud- eller tee-avbrytare, låg-spänningsfördelning och säkring och driftlägen för transformatorn, arrangerade så att en enda manöverstång når transformatorn genom en förseglad port. Kabelboxarna och avslutningarna är vattentäta och helt skärmade, vilket gör att de inkommande och utgående kablarna kan tätas mot en grop som kan fyllas med vatten vid storm.

Gropen gjuts normalt i armerad betong med sump och dräneringsanslutning och dess golv ligger under transformatorbasen så att eventuell kondens eller läckage från kabelboxarna samlas bort från utrustningen. Där dränering genom gravitation inte är möjlig används en pumpad sump med nivålarm. Ett omgivande lager av granulär återfyllning och ett vattentätt membran minskar vattnet som når valvet, och takplattan är utformad för trafikbelastning av ytan ovanför den.

Termiska och belastningshänsyn

En underjordisk installation är termiskt tuffare än en motsvarande dyna-monterad enhet eftersom valvluften är stillastående och den omgivande jorden är en kylfläns med begränsad värmeledningsförmåga. Två metoder kompenserar för detta. Först är transformatorn de-klassad för gropens omgivning, som är högre än ytomgivningen på sommaren, och beräkningen bör baseras på valvtemperaturen snarare än utomhusdesigntemperaturen. För det andra är naturlig ventilation genom ovanstående-klassskåp anordnad så att varm luft lämnar upptill och kall luft kommer in längst ned, med öppningarna placerade för att undvika kortslutning mellan inlopp och utlopp.

Där belastningen är tung och ventilationen är begränsad bör den tillåtna belastningen kontrolleras mot vägledningen för cyklisk belastning och nödbelastning i IEC 60076-7 snarare än mot märkskyltens klassificering, eftersom olje- och lindningstidskonstanterna styr hur länge en topplast kan bäras utan att förbruka isoleringens livslängd.

Val, installation och inspektion

För en ny installation är parametrarna som måste fixas tidigt märkkapaciteten och spänningsförhållandet, impedansen, kylklassen, oljeklassen för klimatet, kabelgenomföringsarrangemanget och skyddsgraden för varje box. Eftersom valvet är svårt att modifiera efter idrifttagning bör kabelgenomföring, jordningspunkter och lyftanordningar överenskommas innan betongen gjuts.

Under drift tar den förseglade designen bort den vanliga oljeprovtagningsrutinen men tar inte bort behovet av inspektion. Isolationsmotstånd och lindningsmotståndstester med planerade intervall avslöjar en trend långt före ett fel. Valvvattennivå, sumppumpens funktion, dörrtätningarnas och packningsytornas tillstånd och städningen av HV- och LV-kabelboxarna är de punkter som oftast avgör om en underjordisk installation når sin designlivslängd. Allt vatten som hittas i valvet bör undersökas mot dräneringsdesignen snarare än att bara pumpas ut.

Vanliga frågor

Q:Kan en underjordisk transformator fortsätta att fungera om valvet svämmar över?
S: Transformatortanken och kabelboxarna är förseglade, så att en tillfällig nedsänkning av gropen inte förstör isoleringen av sig själv. Driften bör inte fortsätta medan vatten finns, och valvet bör pumpas, inspekteras och avslutningarna torkas innan enheten åter-aktiveras.

Q:Vilken olja används i en nedgrävd distributionstransformator?
S: Mineralisoleringsolja enligt IEC 60296 är standardvalet, med klassen vald för den lägsta omgivningen som förväntas på platsen. Tanken är förseglad för livet, så oljan tas inte rutinmässigt.

Q:Varför är en underjordisk transformator av-klassad?
S: Valvluften är varmare än uteluften och cirkulationen är begränsad, så samma förluster ger en högre lindningstemperatur. Klassificeringen reduceras med skillnaden i omgivningen och belastningskurvan bör kontrolleras mot IEC 60076-7.

Q:Vilket skydd behöver kapslingen?
S: Varje kabelbox och anslutningsfack bör vara vattentäta och helt skärmade, med kabelinföringar klassade till IP68 enligt IEC 60529. Det interna metallarbetet ska vara förbundet med jordningssystemet vid två punkter.

Q:Hur går underhållet till utan tillgång till transformatorn?
S: Genom ovanstående-klassskåp: strömbrytaren manövreras med stång, testterminaler förs till ytan och transformatorn lyfts ut genom taköppningen när invändigt arbete krävs. Gropen beträds först efter ventilation och gaskontroller.

Q:Var är en underjordisk transformator lämpligast?
S: Täta stadskärnor med högt markvärde, platser där planeringsregler förbjuder en anläggning ovan- och platser med tunga gatumöbler som skyltar, belysning och trafikutrustning som redan upptar ytan.
