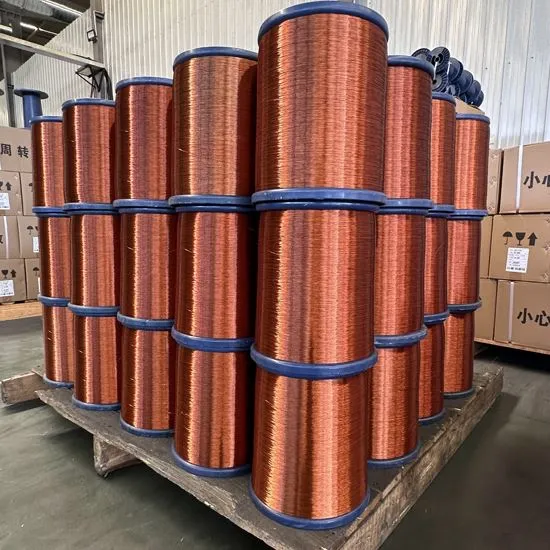

Emaljerad rund aluminiumtråd
Har frågor? Gnee -säljrepresentanter är tillgängliga för livechatt nu
Skicka e-post:sales@gneeelectric.com
Tel:+8615824687445
Emaljerad rund aluminiumtråd är en typ av magnettråd som består av en aluminiumledare belagd med ett tunt lager av emaljisolering.
Emaljerad rund aluminiumtrådstruktur
Diameter på vår transformator emaljerad rund aluminiumtråd
| Namn | Emaljerad rund aluminiumtråd |
| Dirigent | Aluminium |
| Dimensionera | Diameter: 0,16-9,2 mm |
| Termisk klass | 120 (klass E), 180 (klass H), 200 (klass C), 220 (klass C+), 240 (klass HC) |
| Isoleringstjocklek: | G1; G2 eller enstaka byggnad; tunga byggnad |
| Standard | IEC 60317-16,60317-16/28, MW 36 60317-29 BS6811, MW 18 60317-18, MW 20 60317-47 |
| Certifikat | Ul |
| Förpackning | 30 kg - 150 kg skikt-wood spole (250*400/250*500/250*600/250*730) |
Isoleringsbyggnad: Singel & tung/dubbelbelagd
De isolerande materialen är indelade enligt IEC -standarder i isolerande klasser som visar motsvarande maximal arbetstemperatur som inte får överskridas vid någon punkt i lindningen.
EMAMELED RUND ALUMINIUM TRÅDDIANTORDIAMETER/TUNKTOLER FILM (Nivå 1)/Tjock färgfilm (nivå 2)/
Minsta nedbrytningsspänning/maximal ledarresistens/minsta förlängningshastighetsinformation
Tabellen ovan beskriver de erkända klassificeringarna av isolering.
| Isoleringsklassificeringar enligt IEC | ||
| Klass | Temperatur | |
| grad | grad f | |
| E | 120 | 248 |
| B | 130 | 266 |
| F | 155 | 311 |
| H | 180 | 356 |
| C | 200 | 392 |
| C+ | 220 | 428 |
Drag
Utmärkt böjegenskap
Emaljens hög flexibilitet
Bra motstånd mot nötning
Högmekanisk egendom
Högre värmeegenskap
Bra motstånd mot köldmedium och freon
Lämplig för lindningar som utsätts för ständigt hög temperatur och mekanisk stress
Bra kemiskt motstånd
Enastående mekanisk och kemisk egendom
Standarder och isoleringsmaterial för emaljerad rund aluminiumtråd
| Termisk klass | Isoleringstyper | NEMA Standard (MW1000) | IEC -standard | Federal Specification (JW1177) |
| 105 graders | Vanlig emalj | INGEN | INGEN | INGEN |
| Formvar | MW 15 (RD) MW 18 (SQ & RECT) | 60317-1 (RD) 60317-17 (SQ & RECT) | JW 1177/14 (RD) JW1177/ 16 (SQ & RECT) | |
| Formvar Bondble | Mw19 | 60317-5 | JW 1177/6 | |
| 130 graders | Polyuretan nylonbindningsbar - 130 | INGEN | INGEN | INGEN |
| 155 graders | Polyuretan - 155 | Mw79 | 60317-20 | JW1177/ 41 |
| Polyuretan nylon - 155 | Mw80 | 60317-21 | JW1177/42 | |
| Polyuretan bindbar - 155 Polyuretan nylonbindningsbar - 155 |
MW131 MW 136 |
60317-35 INGEN |
INGEN INGEN |
|
| Dacron Glass - 155 | MW 45 (RD) MW 46 (SQ & RECT) | Ingen (RD) 60317-60 (SQ & RECT) | JW 1177/20 (RD) JW1177/ 25 (SQ & RECT) | |
| 180 grader | Polyuretan - 180 | Mw82 | 60317-51 | INGEN |
| Polyuretan nylon - 180 | Mw83 | 60317-55 | INGEN | |
| Polyester - imide | MW30 | 60317-8 | JW 1177/12 | |
| Polyester - nylon | Mw76 | 60317-22 | JW 1177/38 | |
| Lögnare polyester | Mw77 | 60317-23 | JW 1177/39 | |
| Lödlig polyesternylon | Mw78 | INGEN | JW 1177/40 | |
| Polyuretan Bondble - 180 Polyuretan nylonbindningsbar - 180 |
MW132 MW137 |
INGEN INGEN |
INGEN INGEN |
|
| Polyuretan nylonbindningsbar - 180 | MW137 | INGEN | INGEN | |
| Polyester - imide bindbar Polyester - amide - imide bindbar Syltbar polyesterbondable |
INGEN 60317-37 INGEN |
MW 102 60317-38 INGEN |
INGEN 60317-36 INGEN |
|
| Dacron Glass High Temp | MW 51 (RD) MW 53 (SQ & RECT) | Ingen (RD) 60317-61 (SQ & RECT) | JW 1177/32 (RD) JW1177/ 34 (SQ & RECT) | |
| 200 graders grad | Polyester - 200 | Mw74 | 60317-42 | JW 1177/43 |
| Polyester A/I TOPCOAT | MW 35 (RD) MW 36 (SQ & RECT) | 60317-13 (RD) 60317-29 (SQ & RECT) | JW 1177/14 (RD) JW1177/ 13 (SQ & RECT) | |
| Polyester A/I polyamidimid | Mw73 | 60317-13 | INGEN | |
| 240 grader | Polyimid - ML | MW 16 (RD) MW 20 (SQ & RECT) | 60317- 46 (Rd) 60317- 47 (Sq & rect) | JW 1177115 (RD) JW1177/ 18 (SQ & RECT) |
Ansökan
Transformatorer: Speciellt används för distributionssystemets krafttransformatorer där kostnader och viktbesparingar är viktiga.
Elektriska motorer: Använda i motoriska lindningar, särskilt i applikationer där den reducerade vikten av aluminium kan förbättra prestandan.
Induktorer och spolar: Användningar i induktorer och olika typer av spolar för elektroniska kretsar.
Generatorer: Används i generatorlindningar för att omvandla mekanisk energi till elektrisk energi.
Fördelar
Kostnad - effektiv: Lägre materialkostnad jämfört med koppar.
Lättvikt: Lättare att hantera och installera, minska den totala vikten på den färdiga produkten.
Bra termisk prestanda: Emaljbeläggningen ger god värmemotstånd.
Installation och hantering
Slingrande
Jämn och snäv lindning: Försiktighet måste vidtas för att linda tråden jämnt och tätt för att undvika luckor och säkerställa konsekvent prestanda.
Spänningskontroll: Håll lämplig spänning under lindningen för att förhindra att tråden bryts.
Anslutningar
Strippning isolering: Remsa försiktigt emaljbeläggningen från ändarna där anslutningar görs.
Specialanslutningar: Använd kontakter designade för aluminium för att säkerställa tillförlitliga elektriska och mekaniska anslutningar.
Anti - oxidationsmått: Applicera anti - oxidationsföreningar vid anslutningspunkter för att förhindra korrosion.
Mekanisk hantering
Undvik kinks och böjningar: Hantera tråden noggrant för att undvika kinks och skarpa krökningar som kan skada emaljbeläggningen och själva tråden.
Rund tråddiameter: 0,2 mm-5
