Power Transformatorstation

Delar av en kraftstation

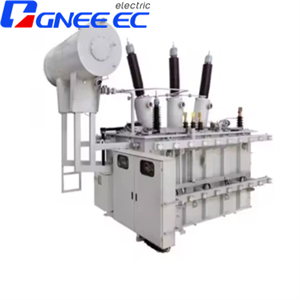

Transformator:Det är en statisk elektrisk maskin som tjänar till att öka eller minska elektriciteten i en växelströmskrets, samtidigt som den bibehåller en konstant frekvens och effekt.

Strömbrytare:Den avbryter och återupprättar kontinuiteten i en elektrisk krets. Sådant avbrott görs med belastning eller kortslutningsström.

Återförslutning:Det är en elektromekanisk del som bryter strömmen när det finns ett överskott av el och verkar när ett fel genereras i kretsen. Återförslutningar är utformade för att fungera med 3 stängningsoperationer och 4 öppningar med ett intervall mellan dem.

Bladsäkringar:De är anslutnings- och frånkopplingselement av elektriska kretsar med dubbel funktion. Å ena sidan, som en bladfrånkoppling, slås den på och av. Å andra sidan fungerar den som ett säkringsskyddselement och används när en överström registreras.

Koppla bort strömbrytare och testbrytare:De tjänar till att fysiskt koppla bort en elektrisk krets, så de fungerar vanligtvis utan laddning. Dessa omkopplare fungerar mekaniskt och även manuellt.

Blixtavledare:De är ansvariga för att hålla joniserade strålar borta. När det finns en våg av en viss storlek bildar blixtavledare en elektronisk ljusbåge som gör att strömmen släpps ut på marken och inte på människor eller utrustning och installationer.

Instrumenttransformatorer:De är apparater som är ansvariga för att mäta den elektriska strömmen. Det finns två typer: strömtransformatorer (CT), för att ändra strömvärdet, och potentialtransformatorer (PT), för att transformera spänningsvärdena utan att ta hänsyn till strömmen. Båda värdena används i realtid för mät-, styr- och skyddsinstrument som kräver ström- eller spänningssignaler.

Kopplingsboxar:De är anslutningsterminalerna per fas som gör att vi kan göra härledningar och nå specifika områden.

Kondensorer:De tillåter oss att bevara den elektricitet som produceras i ett elektriskt fält. Genom två ledare separerade av isoleringsmaterial lagras energi tillfälligt.

Typer av elektriska transformatorstationer

Transformatorstation
De har en eller flera transformatorer som höjer eller minskar spänningen. Och de kan vara:

• Step-up transformatorstationer: Den genererade spänningen höjs till några mycket högre nivåer för att kunna transportera den. Normalt är denna installation placerad utanför, mycket nära elkraftverk.
• Step-down transformatorstationer: Till skillnad från step-ups reducerar dessa elektriska transformatorstationer höga spänningar till medelnivåer för distribution.

Byte av transformatorstation
I denna typ av elstation är två eller flera kretsar anslutna. Spänningen höjs eller sänks inte, men den fungerar som en nod i det elektriska systemet.
