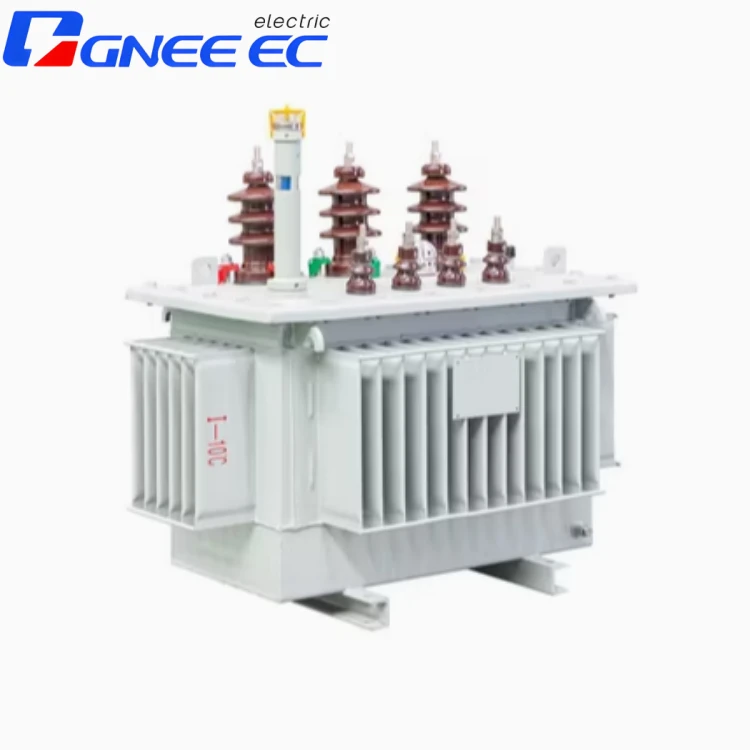

80kva trefas oljefylld krafttransformator
Leveransår: 2022
Land: Saudiarabien
Tillämpning: Strömförsörjning för sjukhusoperationsrum, ICU och livslängdsutrustning.
Fördelar:
Den oljefyllda transformatorn säkerställde anordningen stabil i högtemperaturmiljöer genom exakt spänningsomvandling (10kV → 400V). Dess läcksäkra design förhindrade förorening, vilket minimerade driftstoppsrisker.
Har du frågor? GNEE säljare är tillgängliga för livechatt nu
Skicka e-e-post:sales@gneeelectric.com
Tel:+8615824687445
Grundstruktur för oljefylld krafttransformator
Kärna: Tillverkad av högkvalitativa kiselstållaminationer för att minimera virvelströmförluster, vilket säkerställer effektiv energiöverföring.
Lindningar: Högspänning och lågspänningslindningar lindas på vardera sidan av kärnan, vilket möjliggör spänningsomvandling via elektromagnetisk induktion.
Tank och isolerande olja:Den oljefyllda designen är central för dess prestanda-isolerande olja fyller den förseglade tanken, isolerande lindningar och kärnan medan man sprider värme via naturlig konvektion, vilket minskar temperaturökningen.
Kylsystem: Inkluderar värmestadiatorer och oljecirkulationskomponenter för att optimera kylningseffektiviteten för den nedsänkta transformatorn.
Skyddsenheter: Tryckavlastningsventiler, mätare på oljenivå och temperatursensorer övervakar driftsäkerheten.
Designen integrerar trefasbalans och oljekylningsegenskaper för att möta kraven från långsiktiga industriella tillämpningar.
Produktparameter
Nominell kapacitet (KVA) |
Högspänning (KV) | Högspänning tappningsområde (%) |
Lågspänning (KV) | Vektorgruppssymbol | Förlust utan belastning (kw) |
Förlust på belastning (KW) | Förlust utan belastning (kw) |
Förlust på belastning (kw) |
Kortkretsmotstånd (%) |
Ingen belastningsström (%) |
| Modell 11 | Modell 13 | |||||||||
| 30 | 6 6.3 10 10.5 11 |
±2 × 2.5 eller ±5 |
0.4 | Dyn11 eller Yyn 0 |
0.1 | 0.63/0.6 | 0.08 | 0.63/0.6 | 4.0 | 1.5 |
| 50 | 0.13 | 0.91/0.87 | 0.1 | 0.91/0.87 | 1.3 | |||||
| 63 | 0.15 | 1.09/1.04 | 0.11 | 1.09/1.04 | 1.2 | |||||
| 80 | 0.18 | 1.31/1.25 | 0.13 | 1.31/1.25 | 1.2 | |||||
| 100 | 0.2 | 1.58/1.5 | 0.15 | 1.58/1.5 | 1.1 | |||||
| 125 | 0.24 | 1.89/1.8 | 0.17 | 1.89/1.8 | 1.1 | |||||
| 160 | 0.28 | 2.31/2.2 | 0.2 | 2.31/2.2 | 1.0 | |||||
| 200 | 0.34 | 2.73/2.6 | 0.24 | 2.73/2.6 | 1.0 | |||||
| 250 | 0.4 | 3.2/3.05 | 0.29 | 3.2/3.05 | 0.9 | |||||
| 315 | 0.48 | 3.83/3.65 | 0.34 | 3.83/3.65 | 0.9 | |||||
| 400 | 0.57 | 4.52/4.3 | 0.41 | 4.52/4.3 | 0.8 | |||||
| 500 | 0.68 | 5.41/5.15 | 0.48 | 5.41/5.15 | 0.8 | |||||
| 630 | 0.81 | 6.2 | 0.57 | 6.2 | 4.5 | 0.6 | ||||
| 800 | 0.98 | 7.5 | 0.7 | 7.5 | 0.6 | |||||
| 1000 | 1.15 | 10.3 | 0.83 | 10.3 | 0.6 | |||||
| 1250 | 1.36 | 12 | 0.97 | 12 | 0.5 | |||||
| 1600 | 1.64 | 14.5 | 1.17 | 14.5 | 0.5 | |||||
| 2000 | 1.94 | 18.3 | 1.36 | 18.3 | 5 | 0.4 | ||||
| 2500 | 2.29 | 21.2 | 1.6 | 21.2 | 0.4 | |||||
Arbetsprincip för olje nedsänkt transformator
Den trefas olja nedsänkta transformatorn fungerar baserat på elektromagnetisk induktion:
Spänningsomvandling: Växelström på högspänningssidan (t.ex. 10kV) skapar ett fluktuerande magnetfält genom kärnan, vilket inducerar en elektromotivkraft i lågspänningslindningarna (t.ex. 400V).
Oljefylld kylning: Isolerande olja omger lindningarna och kärnan, absorberar värme och sprider den via radiatorer genom naturlig eller tvingad konvektion, vilket säkerställer stabil drift under höga belastningar.
Trefasbalans: Tre oberoende lindningar hanterar varje fasström, minskar harmonisk störning och ger symmetrisk effektutgång.
Isolering och skydd: Isolerande olja isolerar fukt och luft och förlänger livslängden för den oljefyllda transformatorn.
Denna process optimerar termisk hantering och isoleringsprestanda, vilket säkerställer hög tillförlitlighet.
Vanliga fel och lösningar av oljeupptagen transformator
1. Överhettning
Orsak: Otillräckliga oljenivåer eller kylarblockeringar försämrar kylningen.
Lösning: Kontrollera och fylla på isolerande olja, rena radiatorer och säkerställa kylsystemets effektivitet.
2. Partiella urladdningsavvikelser
Orsak: Åldrande lindningsisolering eller försämrad olja.
Lösning: Testa den dielektriska styrkan hos isolerande olja; Byt ut olja vid behov. Reparera eller byt ut skadade lindningar.
3. Oljeläckage
Orsak: åldrande tätningar eller tanksvetssprickor.
Lösning: Hitta läckor, byt ut tätningar, reparera svetsar och verifiera efterlevnad av oljetryck.
4. Onormal utgångsspänning
Orsak: Felaktig kranomkopplare eller obalanserad belastning.
Lösning: Justera kranomkopplare och balansera trefasbelastningen för att optimera prestandan.
Varför välja oss?
GneeFöljer strikt den omfattande godkännandeprocessen för att säkerställa att prestandan för varje enhet uppfyller standarderna. Våra produkter och tjänster har framgångsrikt tillämpats i mer än 50 länder och regioner runt om i världen. Som en pålitlig global industripartner är vi alltid engagerade i att hjälpa kunder att uppnå sin hållbara utvecklingsvision genom högkvalitativa produkter och fullprocesstjänster.
Stöd
• Förförsäljning: Gratis teknisk konsultation, ritning och installationsträning.
• Efterförsäljning:
o Global garanti i 2 år; 5- årsgaranti på kärnkomponenter.
o 7 × 24- timme fjärrstöd, felrespons inom<24 hours.
o Användningshandbok.
Vår fabrik
Förpackning och leverans
