Tillbehörskonfiguration av standard 750 kVA oljesänkt transformator

Ett kraftsystems prestanda och tillförlitlighet beror i hög grad på de sekundära komponenterna som skyddar och övervakar den primära enheten.



PåGNEE, vi är en ledande global750 kVA oljedoppad transformatortillverkare och leverantör, specialiserade på-högpresterande distributionslösningar för industriella, kommersiella och allmännyttiga nät. Att välja rätt tillbehörskonfiguration för en750 kVA oljedoppad transformatorär avgörande för att förhindra stillestånd och förlänga utrustningens livslängd.



Med vår-moderna--fabrik och rigorösa kvalitetskontroll säkerställer GNEE att alla tillbehör-från övertrycksventiler till fler-funktionstermometrar-är konstruerad för maximal hållbarhet och precision.





Övervakning är den första försvarslinjen inom kraftdistribution. För en750 kVA oljedoppad transformator, tillhandahåller specialiserade mätare realtidsdata- till operatörer, vilket möjliggör proaktivt underhåll innan ett mindre problem blir ett kritiskt fel.



Oljenivåmätare (magnetiskt eller glasrör)

Oljenivån är kritisk för isolering och kylning. I vår standard750 kVA oljedoppad transformatorkonfiguration installerar vi vanligtvis en magnetisk oljenivåmätare. Denna enhet ger en tydlig visuell indikation av oljevolymen inuti tanken. Den innehåller ofta en larmkontakt som utlöses om oljenivån sjunker under en säker tröskel, vilket förhindrar att kärnan exponeras och överhettas.



Signaltermometer med larmkontakter

Temperaturhantering är nyckeln till livslängd. Vår750 kVA oljedoppad transformatorenheterna är utrustade med en termometer av-typ som övervakar den övre oljetemperaturen. Detta tillbehör har justerbara "Alarm" och "Trip"-kontakter. Om transformatorn överskrider sin designade termiska gräns kan systemet automatiskt signalera kontrollrummet eller stänga av enheten för att förhindra isolationsförsämring.

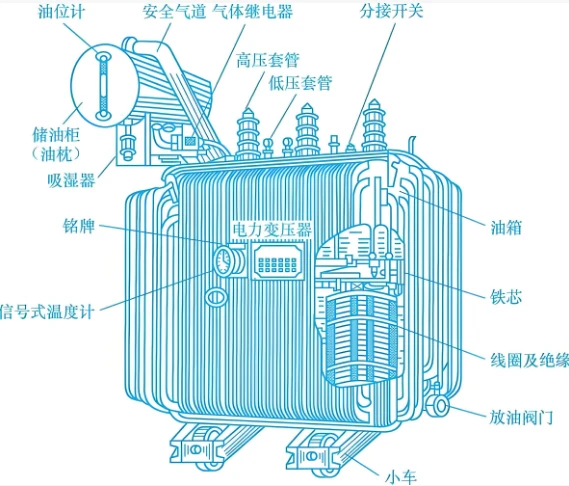

Oljenedsänkt transformator detaljvy





Säkerhet är den icke-förhandlingsbara aspekten av transformatorteknik. Eftersom a750 kVA oljedoppad transformatorinnehåller en betydande volym mineralolja, skydd mot intern tryckuppbyggnad och fuktinträngning är viktigt.



Övertrycksventil (PRV)

Interna fel kan orsaka snabb gasgenerering, vilket leder till en farlig ökning av tanktrycket. Varje GNEE750 kVA oljedoppad transformatorär utrustad med en hög-tryckbegränsningsventil. Denna fjäderbelastade enhet släpper omedelbart ut det inre trycket till atmosfären om det överskrider en förutbestämd gräns, vilket skyddar tanken från deformation eller brott.



Dehydrating Silica Gel Breather

Fukt är transformatoroljans fiende. När oljan expanderar och drar ihop sig med belastningsändringar, "andas" transformatorn. Vår750 kVA oljedoppad transformatorhar en silikagelventilator som filtrerar bort fukt och damm från den inkommande luften. Den färgföränderliga kiselgelen- ger en enkel visuell signal för underhållsteam att veta när torkmedlet behöver bytas ut.





För att hjälpa inköpschefer och ingenjörer sammanfattar följande tabell standardkonfigurationen och tekniska specifikationer för våra 750 kVA-enheter.

Särdrag	Standardkonfiguration	Material/Standard
Nominell kapacitet	750 kVA	Koppar/aluminiumlindning
Spänningsförhållande	10kV / 0,4kV (anpassningsbar)	IEC 60076-standarder
Tryck på Changer	5-Placera utanför kretsen	Manuell drift
Kylningsmetod	ONAN	Korrugerade tankfenor
Bussningstyp	Porslin / Harts	Högt krypavstånd
Oljetyp	Mineralolja (Klass I/II)	Vakuumfylld
Standardtillbehör	PRV, Termometer, Oljemätare	Väderbeständigt-/industribetyg
Vektor grupp	Dyn11 / Yyn0	Distributionsstandard

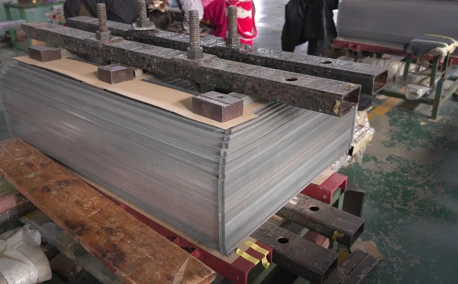

Fabriksverkstad och produktionslinje




Effektiviteten av elektrisk leverans i en750 kVA oljedoppad transformatorförlitar sig på anslutningspunkter av-hög kvalitet och förmågan att reglera spänning baserat på nätfluktuationer.



Hög- och lågspänningsbussningar

Bussningar fungerar som den isolerade gatewayen för ström. För en750 kVA oljedoppad transformatorGNEE använder högvärdigt-porslins- eller epoxihartsbussningar. Dessa är utformade för att hantera märkström och spänningsstötar samtidigt som de bibehåller en lufttät tätning med transformatortanken. Våra bussningar är testade för partiell urladdning och impulsmotstånd för att säkerställa noll-läckageprestanda.



Av-Kretstryckväxlare

Nätspänningarna är sällan konstanta. För att upprätthålla en stabil produktion, vår750 kVA oljedoppad transformatorinkluderar en avstängd- lindningskopplare (vanligtvis ±2 x 2,5 % eller ±5 %). Detta gör det möjligt för operatörer att manuellt justera transformatorns varvförhållande under ett planerat avbrott, vilket säkerställer att sekundärspänningen (t.ex. 400V) förblir inom den erforderliga toleransen för känslig industrimaskin.





Att välja GNEE innebär att investera i ett partnerskap som backas upp av teknisk auktoritet och tillverkningsexpertis. Som specialiserad750 kVA oljedoppad transformatorfabrik förstår vi att en transformator bara är lika stark som dess svagaste tillbehör.



• Integrerad kvalitetskontroll:Varje tillbehör testas individuellt innan det integreras i750 kVA oljedoppad transformatormontering.
• Anpassningsalternativ:Vi erbjuder valfria tillbehör som Buchholz-reläet (för gasdetektering) eller flerfunktionsskyddsenheter för smarta nätintegration.
• Expertsupport:Vårt ingenjörsteam tillhandahåller fullständig teknisk dokumentation, inklusive tillbehörsmanualer och kopplingsscheman, för att förenkla din installationsprocess.

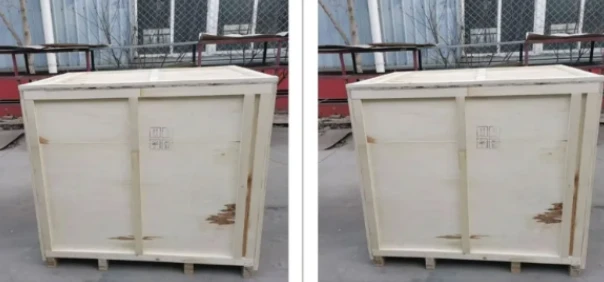

En 750 kVA oljedoppad transformator, färdigmonterad med alla tillbehör, säkrad i en sjövärdig trälåda för export.





För att säkerställa din långsiktiga-hälsa750 kVA oljedoppad transformator, följ dessa underhållstips för tillbehör:

• Visuella kontroller:Inspektera silikagelventilatorn varje månad; om den blir rosa är den mättad och måste bytas ut.
• Kontakttestning:Testa termometerns larm-/utlösningskontakter årligen för att säkerställa att skyddskretsen fungerar.
• Oljeprovtagning:Kontrollera oljenivåmätaren regelbundet och utför en analys av upplöst gas (DGA) om övertrycksventilen någonsin har löst ut.





Rätt tillbehörskonfiguration är det som förvandlar en standardmaskinvara till en kraftlösning med hög-tillförlitlighet. Genom att välja en750 kVA oljedoppad transformatorfrån GNEE, ser du till att din infrastruktur skyddas av de bästa övervaknings- och säkerhetsanordningarna i branschen. Vårt engagemang för kvalitetsmaterial och vetenskaplig ingenjörskonst gör oss till det föredragna valet för globala energiprojekt.
