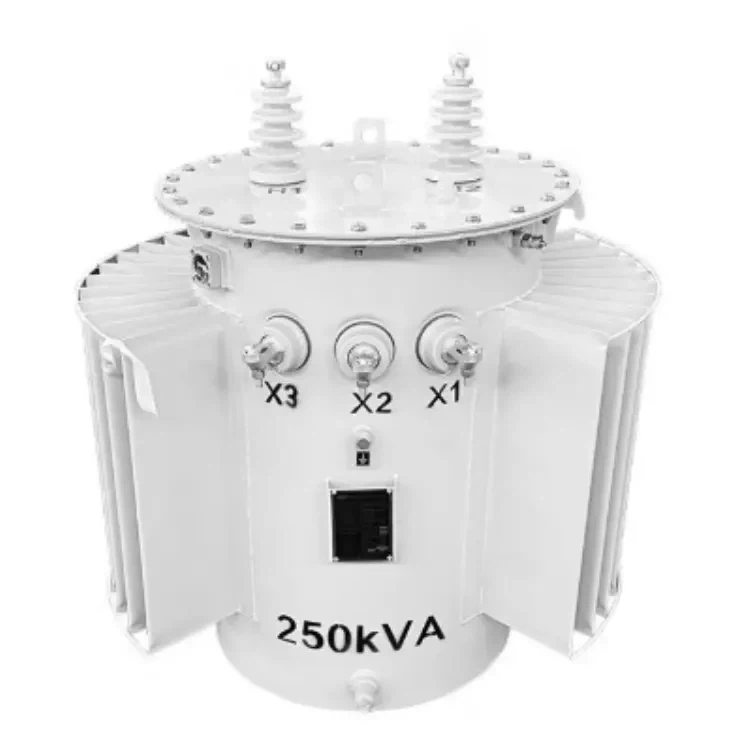

Singel - Fasöverskridande polstolmonterad Mild Steel Distribution Power Transformers
Produktnamn: Polmonterade mjukt stålfördelningskrafttransformatorer Nominell kraft: 10-333kva Leveranstid: 2023 Land: Indonesien Prestationer: Distribuerade 50 enheter utrustning, ökande täckning av samhället från 40%till 95%och minskade årliga drifts- och underhållskostnader med 25%. Enkel installation, utmärkt prestanda i fuktiga och heta miljöer, vilket underlättar den snabba elektrifieringen av avlägsna områden.
Single - fasens överhuvudstolmonterade mjukt stålfördelningskrafttransformator är specifikt utformad för låg - kapacitetsscenarier. Den har en hög - styrka mjukt stålhölje, stöder 11kv till 0,4 kV spänningskonvertering och är lämplig för landsbygden, bergsområden eller små - skala industriell kraftanvändning, kombinerar hög tillförlitlighet med kostnad - effektivitet. The device has passed the IP23 protection rating certification, with an outer shell treated by a double-layer anti-corrosion spray process, making it resistant to salt spray and UV radiation, adapting well to high-temperature, high-humidity, or dusty environments, ensuring long-term stable operation. Kärnkomponenterna använder Ultra - lågförlustkiselstålark och miljövänliga isoleringsmaterial, som uppfyller IEC 60076 -standarden, utan - Lastförluster mindre än eller lika med 1,2 kW och belastningsförluster mindre än eller lika med 3,5 kW, vilket avsevärt reducerar energiavfall. Dess kompakta design, i kombination med standardiserad pol - monterade gränssnitt, kan snabbt anpassa sig till poler som sträcker sig från 8 till 12 meter i höjd, vilket minskar kraven på installationsutrymme. Utrustningen är överbelastning vid 1,2 gånger sin kapacitet i 2 timmar, med kort - krets motstånd upp till 30KA, som tar upp smärtpunkterna för svag kraftinfrastruktur i avlägsna områden. Med sin lätta struktur (total vikt <250 kg) och modulär monteringsplan kan grundläggande installation slutföras med en enda person, vilket minskar distributionstiden med 50% jämfört med traditionella transformatorer, vilket hjälper till att snabbt uppnå krafttäckning.
Produktparameter
Nominell kraft (KVA)
Högspänning (KV)
Lågspänning (KV)
Nej - Lastförlust (W)
På - lastförlust
Oljevikt (Kg)
Totalvikt (Kg)
10
34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 eller andra
Produktfunktioner hos polmonterade mjukt stålfördelningskrafttransformatorer
1. Extrem energieffektivitet
De polmonterade milt stålfördelningseffekttransformatorerna använder ultra - lågförlust kiselstålark och optimerade lindningskonstruktioner, vilket inte uppnår någon - belastningsförluster mindre än eller lika med 1,2 kW och belastningsförluster mindre än eller lika med 3,5 kW. Detta representerar en förbättring av 15% effektivitet jämfört med traditionella transformatorer. Deras driftseffektivitet uppfyller IEC 60076 International Standard, vilket resulterar i en genomsnittlig årlig energikostnadsbesparing på 20%, vilket minskar koldioxidutsläppen och stödjer grön kraftförsörjning.
2. Robust design
Skalet på de polmonterade transformatorerna är tillverkade av hög - styrka Mild stålmaterial, behandlat med en dubbel - skikt anti - korrosionsprayprocess, vilket ger resistens mot saltspray och UV -strålning. Det har passerat IP23 -skyddscertifieringen och kan fungera stabilt i extrema temperaturer som sträcker sig från - 30 grader till +50 grader, liksom i hög - fuktighet och dammiga miljöer. Med en kortslutning tål kapacitet på 30KA, säkerställer det utrustningssäkerhet under nätfluktuationer eller blixtnedslag, vilket erbjuder en fullserviceliv som överstiger 15 år.
3. Snabb distribution och flexibel anpassning
De polmonterade transformatorerna har en modulär lättviktstruktur (total vikt <250 kg) och är utrustade med standardiserade polgränssnitt, vilket möjliggör installation av två personer inom tre timmar. Detta minskar distributionstiden med 50% jämfört med traditionella lösningar. Transformatorn stöder snabb anpassning till poler som sträcker sig från 8 till 12 meter i höjd, vilket sparar utrymme och arbetskraftskostnader, vilket gör det särskilt lämpligt för landsbygden eller bergsområden som genomgår kraftnät.
4. Exakt matchning för låg - Lastkrav
Denna transformator är designad för enstaka - fas 50KVA -utgång och är specifikt skräddarsydd för låg - kapacitetsscenarier som landsbygdsbostäder, jordbruksbevattning och liten - Skala industriell/kommersiell elanvändning (EG, arbetsutrymmen, butiker). Det ger exakt spänningsomvandling (11kV → 0,4 kV), vilket minimerar energiförlust. Med en överbelastningskapacitet på 1,2 gånger i 2 timmar säkerställer det stabil kraftförsörjning under plötsliga ökningar i efterfrågan.
Applikationsscenario

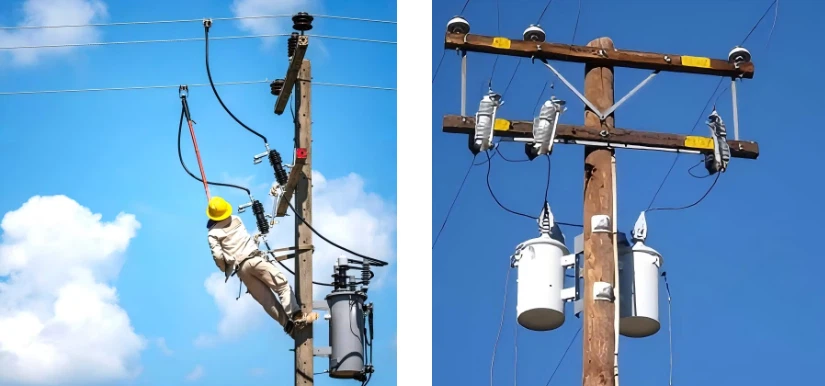

● Kraftförsörjning för landsbygdssamhällen
● Elgaranti för basstationer för bergsområde ● Jordbruksbevattningssystem
Vi kan också tillhandahålla följande transformatorprodukter: 30-2500KVA/10KV laminerad kärndistributionstransformator 30-2500KVA Power Transformer 30 - 2500KVA Power Transformer (tre - fas oljeupptäckt krafttransformator) 30 - 2500kVa/10kV olja - nedsänkt tre - fas dubbel - Lindrande icke-uppfattad spänningsreglerande distributionstransformator 30 - 2500KVA/10KV Epoxy harts gjuten torrtyptransformator 30 - 2500KVA/10KV TRE-FAS HESSIN Gjuten isolerad torrtyp Krafttransformator 30 - 2500KVA Epoxy harts gjuten torrtyptransformator 30 - 2500KVA/10KV Epoxy harts gjuten torrtyptransformator 30 - 2500KVA Dry - typ tre - fas dubbel - Winding icke-uppfattad spänningsreglerande distributionstransformator 30 - 2500kVa/10kv torr - typ tre - fas dubbel - Winding icke-excited spänningsreglerande distributionstransformator 30 - 2500kva amorf legering torrtyptransformator 30-3200KVA Rectifier Transformer 6300 - 42200KVA tre - fas oljeupptäckt krafttransformator 800 - 31500KVA/35KV oljeupptäckt krafttransformator 100-1600KVA kombinerad transformator 380V Kommunikation Lågspänningsfördelningsskåp Singel - Fasöverskridande polstolmonterad Mild Steel Distribution Power Transformers 75KVA till 5000KVA PAD MONTERADE Transformers Pre - monterad transformatorstation (europeisk stil), etc.
Installationshandledning
Steg 1: Positionering och fixering
• Installera den polmonterade milt stålfördelningseffektransformatorn på toppen av polen (större än eller lika med 3 meter över marken), vilket säkerställer att polen är stabil och inte lutad.
• Säkra den med u - typklämmor, dra åt bultarna till ett vridmoment med större än eller lika med 50n · m.
Steg 2: Kopplingsanslutning
• Högspänningsänden (11kV): Anslut transformatorens ingångsledningar till de höga - spänningsterminalerna med isolerad koppartråd (större än eller lika med 35 mm²) och säkerställa vattentät tätning.
• Lågspänningsänden (0,4 kV): Anslut kablarna enligt polmonterade transformatordiagram, säkerställa korrekt fassekvens och linda in lederna med värmekrymmrör.
Steg 3: Säkerhetstestning
• Mät isoleringsmotståndet i kraften - utanför tillståndet (måste vara större än eller lika med 100mΩ).
• Kontrollera jordningstråden innan du slår på jordningstråden (jordningsmotståndet måste vara mindre än eller lika med 4Ω).
Steg 4: Idrifttagning och drift
• Kör transformatorn under ingen - belastningsförhållanden i 2 timmar, övervakning av spolens temperatur (mindre än eller lika med 75 grader) och aktuella fluktuationer (<5%).
• Efter ett fullt - lasttest, lägg transformatorn i formell drift.
Global Transformer Supply Chain Integration Expert
(2008 - närvarande)
Gnee Group grundades 2008 och har genomgått femton års odling av djup industrin och framgångsrikt förvandlas från en regional handlare till en global expert på leveranskedjan. Som en pionjär i integrationen av stålindustrins kedja har gruppen etablerat ett fullständigt - Cycle Value -system som sträcker sig över råvaruupphandling, produktionskoordinering, logistikoptimering och terminaltjänster, vilket sätter ett innovativt operativt riktmärke i den globala transformatorfördelningssektorn. I ERA i Industry 4.0 accelererar Gnee Group mot sitt mål att bli en global integrator övertransformer industrin värde genom digital omstrukturering och grön leveranskedjekonstruktion.
Pre - försäljning och efter - försäljningstjänst
● Pre - Försäljning: Gratis teknisk val, ritning och installationsträning.
● Efter - Försäljning:
2-årig global garanti, 5-års garanti för kärnkomponenter.
7 × 24 timmars fjärrstöd, felrespons <24 timmar.
Tillhandahålla driftshandböcker.
Vår fabrik
Förpackning och leverans
Vanliga frågor
F: Vilka är de grundläggande konkurrensfördelarna för ditt företag?
S: Erfarenhet och skala: Sedan dess etablering 2008 har vårt företag fokuserat på transformatorfältet i 18 år. Vi har levererat över 50 000 enheter utrustning och serverat mer än 2 000 kunder globalt. FoU och produktion: Ett team med 200 proffs med en 20 000㎡ modern produktionsbas som täcker tre stora platser i Kina: Shijiazhuang, Xingtai och Anyang. Detta säkerställer full autonomi från råvaror till färdiga produkter. Anpassningsförmåga: Stöder utformningen av transformatorer som sträcker sig från 50 kVa till 5000 kVA. Anpassade lösningar kan tillhandahållas för speciella scenarier som hög höjd eller extrema temperaturer.
F: Hur säkerställer du leveranstid och kvalitet?
S: Supply Chain Assurance: Genom att utnyttja industriklusterfördelarna med tre fabriker upprätthåller vi tillräckligt med råvaruinventar, vilket möjliggör snabbare orderrespons jämfört med branschgenomsnittet med 30%. Kvalitetskontrollsystem: Från precisionen i kärnstapling (± 0,5 mm) till 200 inspektionsartiklar före produktleverans, ser vi till att varje enhet följer internationella standarder som CE och IEC.
F: Vad är leveranscykeln för standardprodukter? Kommer anpassade produkter att påverka leveranstiden?
S: Standardprodukter: Den typiska leveranscykeln är 15-30 arbetsdagar (från och med undertecknandet av kontraktet och mottagandet av förskottsbetalningen). Anpassade produkter: Leveranscykler kan utvidgas beroende på specifika krav, vanligtvis kräver 30 - 60 arbetsdagar. Om specialmaterial, icke-standarddesign eller internationell transport är involverad, kommer den specifika tiden att förhandlas mellan båda parter.
F: Uppfyller ditt företags transformatorer internationella standarder?
A: Energieffektivitetsprioritet: Välj amorf legering eller epoxiharts torr - Typtransformatorer. Scenarier med hög belastning: olja - nedsänkta transformatorer är att föredra. Komplexa distributionsbehov: Kontaktingenjörer för att anpassa PRE - Montering av transformatorstationslösningar.
