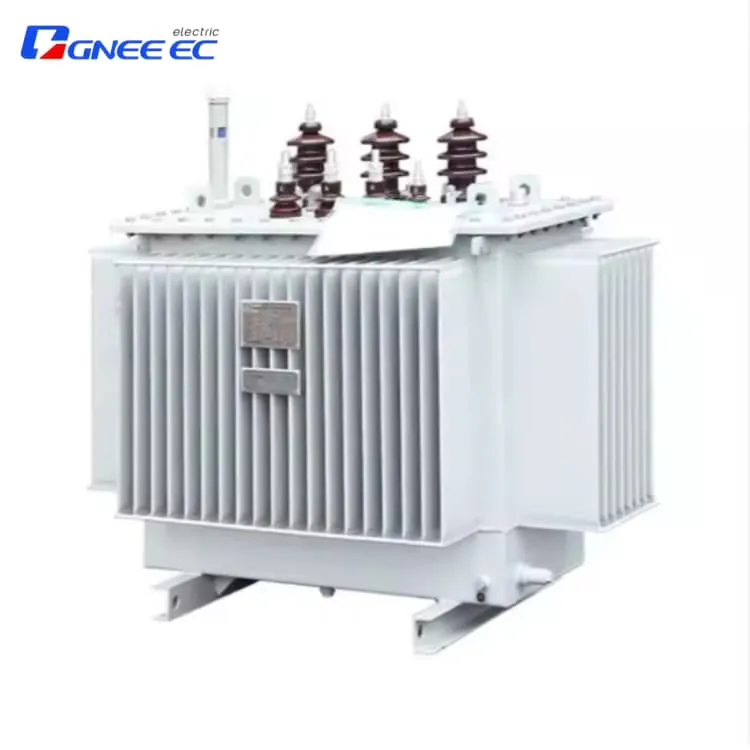

63KVA/10KV Helt förseglad laminerad kärndistributionstransformator
Kärnparametrar:
Nominell kapacitet: 63 kVA
Spänningsnivå: 10kV/0,4 kV
Frekvens: Valfri 50Hz/60Hz
Isoleringsklass: F -klass (resistent mot 155 grader)
Skyddsklass: IP55
Leveransår och land: 2024, Brasilien
Korta fördelar:
Enastående tätningsprestanda
Hög effektivitet och energibesparing
Lågbrusdesign
Har frågor? Gnee -säljrepresentanter är tillgängliga för livechatt nu
Skicka e-post:sales@gneeelectric.com
Tel:+8615824687445
Tätningsprestanda Laminerad kärndistributionstransformator
The sealing performance of this Fully Sealed Laminated Core Transformer is one of its core competitive advantages. It adopts a fully welded sealing process combined with high-precision sealing gasket technology, effectively isolating external moisture, dust, and harmful gases, significantly extending the service life of the equipment. Compared to traditional Oil-Immersed Transformers that rely on insulating oil for heat Dissipation, den helt förseglade designen minskar inte bara oljeläckrisker utan undviker också säkerhetsrisker orsakade av oljeåldring .
The laminated core structure further enhances the sealing performance. The iron core and windings are vacuum cast with epoxy resin, forming a dense structure without air gaps, eliminating the possibility of partial discharge. Additionally, the sealed casing uses weather-resistant aluminum alloy materials, which can withstand harsh environments such as salt fog and high temperatures. This design is particularly suitable for distribution scenarios (Distribution Transformer), reducing maintenance frequency by up to 40% in environments where long-term stable operation is required, such as wind power and urban power grids. Its sealing performance also avoids the common oil pollution problems associated with Oil-Immersed Transformers, simultaneously improving both environmental friendliness and säkerhet .
Produktparameter
|
S11 Kapacitet |
Nominell spänning och off-load-tappning | Vektor Gruppsymbol |
Utan belastning förlust (W) |
Belastningsförlust (W) |
No-Load Current (%) |
Kort kretsimpedans (%) |
||||
H . V (KV) |
Högtryck Tap Range (%) |
L . V (KV) |
||||||||
| 30 kva | 11 10.5 10 6.3 6 |
±5% ±2x2.5% |
0.4 0.415 0.420 0.430 0.440 |
Dyn11 Yyn 0 |
100 | 630/600 | 1.5 | 4 | ||
| 50 kva | 130 | 910/870 | 1.3 | 4 | ||||||
| 60 kva | 150 | 1090/1040 | 1.2 | 4 | ||||||
| 75 kva | 180 | 1310/1250 | 1.2 | 4 | ||||||
| 100 kva | 200 | 1580/1500 | 1.1 | 4 | ||||||
| 125 kva | 240 | 1890/1800 | 1.1 | 4 | ||||||
| 150 kva | 280 | 2310/2200 | 1 | 4 | ||||||
| 200 kva | 340 | 2730/2600 | 1 | 4 | ||||||
| 250 kva | 400 | 3200/3050 | 0.9 | 4 | ||||||
| 300 kva | 480 | 3830/3650 | 0.9 | 4 | ||||||
| 400 kva | 570 | 4520/4300 | 0.8 | 4 | ||||||
| 500 kva | 680 | 5410/5150 | 0.8 | 4 | ||||||
| 600 kva | 810 | 6200 | 0.6 | 4.5 | ||||||
| 750 kva | 980 | 7500 | 0.6 | 4.5 | ||||||
| 1000 kva | 1150 | 10300 | 0.6 | 4.5 | ||||||
| 1250 kva | 1360 | 12000 | 0.5 | 4.5 | ||||||
| 1500 kva | 1640 | 14500 | 0.5 | 4.5 | ||||||
| 2000 KVA | 1940 | 18300 | 0.4 | 5 | ||||||
| 2500 kva | 2290 | 21200 | 0.4 | 5 | ||||||
Installationshandledning för laminerad kärndistributionstransformator
Steg ett: Grundläggande förberedelser
Se till att installationsstället är nivå, med en grundläggande bärande kapacitet större än eller lika med 2 ton/㎡ . Kontrollera transformatorns dimensioner enligt ritningar, reservventilation och underhållskanaler, och undvik att blockera kylhålen .
Steg två: Packing Inspection
Kontrollera om tätningspackningarna är intakta och om det inte finns någon deformation av höljet . Bekräfta att typskyltparametrarna matchar ordningen och verifiera tillbehören (jordningsledningar, isolering av bussningar, etc .) .}
Steg tre: Hissar på plats
Använd dedikerade lyftverktyg för långsam lyftning, undvika kollision med höljet . Justera till nivå efter placering, fixa fotbultarna och installera vibrationsreducerande kuddar .
Steg fyra: ledningar och testning
Anslut högspänningen och lågspänningsterminalerna enligt kopplingsdiagrammet, vilket säkerställer att kylrören för den oljeuppnödda transformatorn är obehindrade . efter att ha slutfört jordningsbehandlingen, utföra isoleringsresistensprover och inga lasttest för att bekräfta att det inte finns någon abnormal stigning .}}}}}}}}}}}}}
Försiktighetsåtgärder:
Tätningskontroll: Stäng alla öppningar efter installationen för att förhindra att utländska objekt kommer in i .
Miljökrav: Se till att god ventilation, undvik direkt solljus på det helt förseglade höljet för att förhindra lokaliserad överhettning .
Varför välja oss?
GneeFöljer strikt den omfattande godkännandeprocessen för att säkerställa att prestanda för varje enhet uppfyller standarderna . Våra produkter och tjänster har framgångsrikt tillämpats i mer än 50 länder och regioner runt om i världen . som en betrodd global industriell partner, vi är alltid engagerade i att hjälpa kunder att uppnå sin hållbara utveckling genom högkvalitativa produkter och fullprövningstjänster {})
Stöd
• Förförsäljning: Gratis teknisk konsultation, ritning och installationsträning .
• Efterförsäljning:
o Global garanti i 2 år; 5- årsgaranti på kärnkomponenter .
o 7 × 24- timme fjärrstöd, felrespons inom<24 hours.
o ANVÄNDNING MANUAL .
